産業用PoEスプリッタ
小型・軽量PoE-ZR30ATG

PoE-ZR30ATG

製品写真

  • 製品画像製品画像

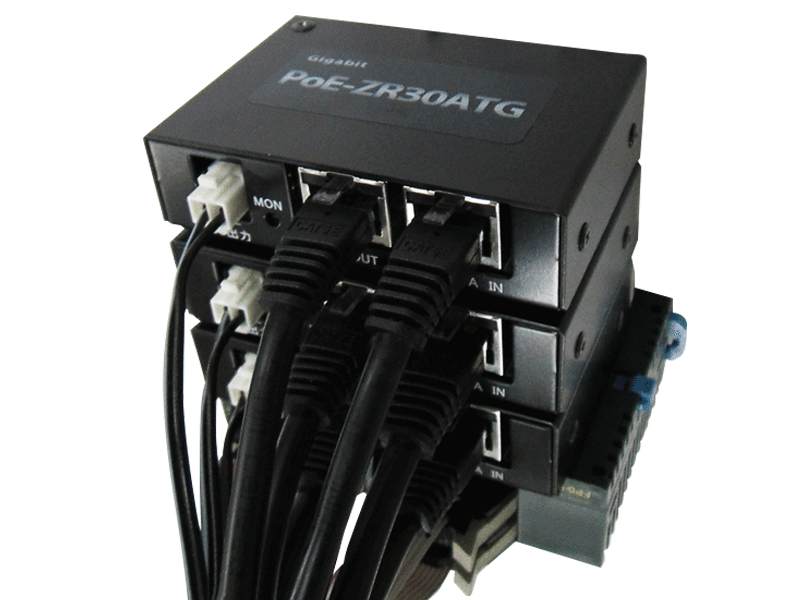

  • 設置例設置例

概 説

産業用PoE受電アダプタ(小型・軽量スプリッタ)

本装置はIEEE802.3afおよびIEEE802.3at規格に準拠し、ギガビットに対応したPoE(Power Over Ethernet)受電アダプタ（PoEスプリッタ）です。
給電アダプタと共に用いて、PoE非対応のネットワーク機器に電力を供給することができます。 電源を確保するのが困難な場所でも、ネットワーク機器を設置できます。（ネットワークカメラなど）
産業用PoEスプリッタとして数多く選ばれています。

装置の特長

  • LANケーブルを介して、PoE非対応ネットワーク機器(ネットワークカメラ等)に最大30Wの電力を供給します。
  • 外部出力電圧は、13V、12V、9V、5Vです。出力はDIPスイッチで簡単に設定できます。
  • ギガビットに対応した高速通信が可能です。
  • DC出口コネクタは取り外し可能なネジ止め式のため、設置工事が容易となります。
  • 小型・軽量で利用機器への組み込みも容易です。
  • 筐体が鉄製で放熱効果が大きくファンを必要としません。

機 能

DATA INポート RJ45（給電アダプタとの接続）
DATA OUTポート RJ45（10BASE-T/100BASE-TX/1000BASE-T　ネットワーク機器との接続）
伝送速度 10/100/1000Mbps全／半二重（接続するネットワーク機器に依存する）
適合ケーブル LANケーブル　（４対８芯ＬＡＮケーブル）UTP/STP　カテゴリ5e/6以上
オートネゴシエーション機能 接続するネットワーク機器に依存するPoEに非対応のネットワーク機器に最大30Wの電力を供給します。

仕 様

PoE-ZR30ATG 仕様表

型式(型名) PoE-ZR30ATG
出力電圧 DC13/12/9/5V
出力電圧(IEEE802.3af) 15.4W:DC13/12/9/5V
出力電圧(IEEE802.3at) 30W:DC13/12/9V,15.4W:DC5V
入力電圧 DC32～63V
LANポート RJ45 DATA IN(給電),DATA OUT(各1ポート)
適合給電アダプタ PoE-ZSシリーズ,IEEE802.3af/at規格適合品(at:40W給電)
適合LANケーブル カテゴリ5e/6以上　4対8芯ストレ－トUTP/STPケーブル
適合規格 PoE側規格：IEEE802.3af/at、
LAN側規格：IEEE802.3(10BASET)、IEEE802.3u(100BASE-TX)、IEEE802.3ab(1000BASE-T)、RoHS適合
伝送距離 最長100m(スイッチングHUB／ルータから接続機器までのLANケーブルの長さ)
保護回路 過電圧・過電流保護回路
使用温度範囲 -10℃～+50℃
使用湿度範囲 20%RH～80%RH(結露なきこと)
保管温度範囲 -20℃～+60℃
保管湿度範囲 20%RH～80%RH(結露なきこと)
外形寸法(幅×奥行×高さ) 78(W)×54(D)×21(H)(mm)
※突起除く
重量 90g(本体のみ)
付属品 取扱説明書
オプション ＤＣケーブル、取付アングル、ＤＩＮレールアダプタ
