AI-雨センサーシステムドームハウジング雨滴検出ユニット

ドームハウジング雨滴検出ユニット

製品写真

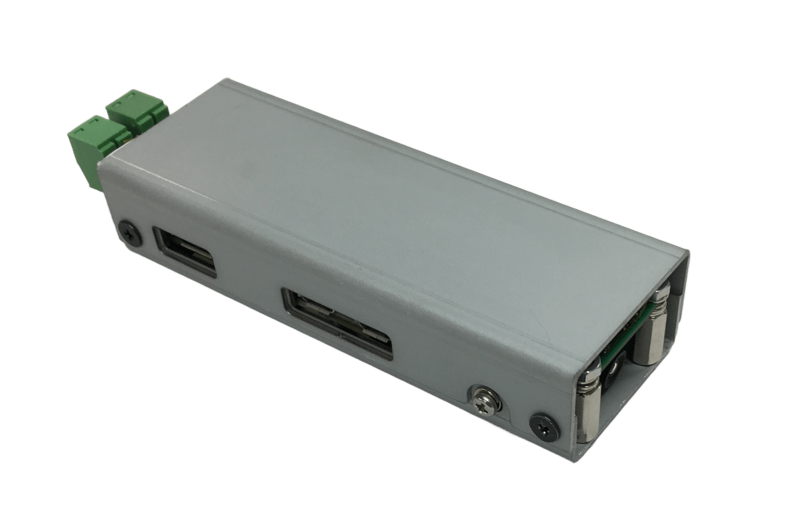

  • 製品画像製品画像

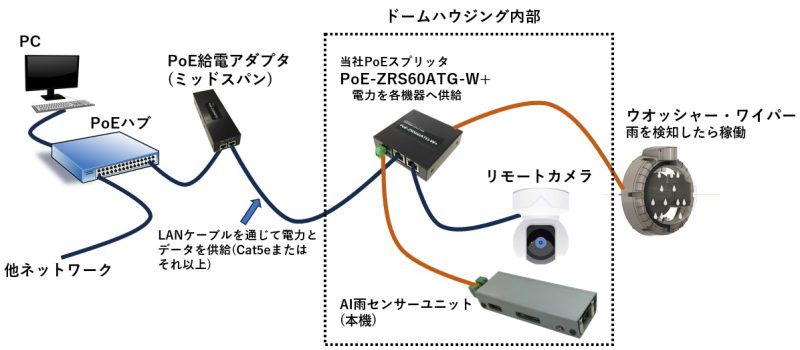

  • リモート監視・クラウド対応による接続図リモート監視・クラウド対応による接続図
  • ドームハウジング内部ドームハウジング内部

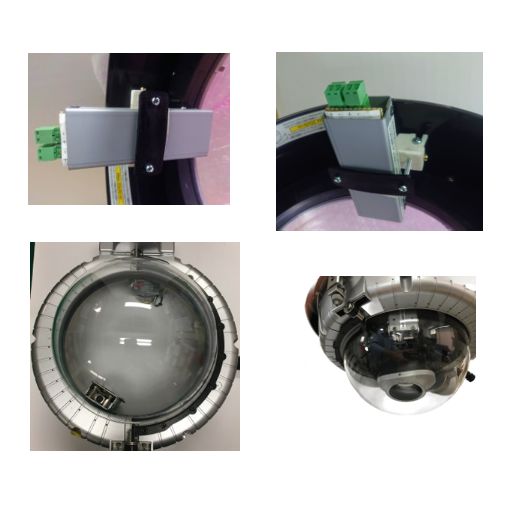

  • ドームハウジング取付イメージドームハウジング取付イメージ

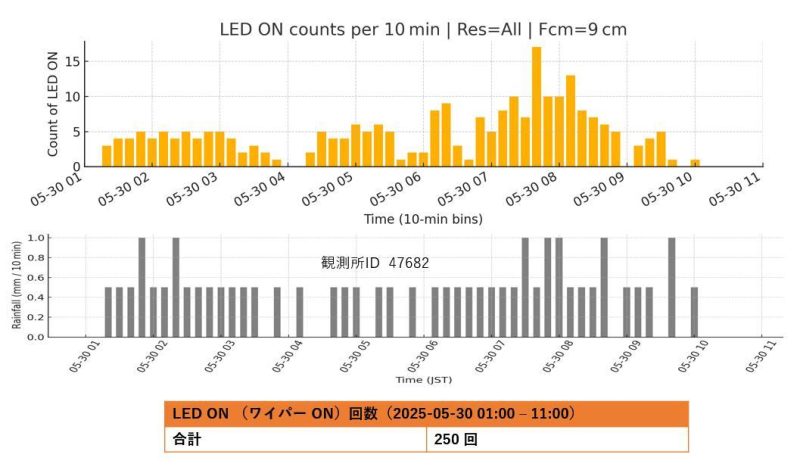

  • 雨量に対しての雨センサーの稼働状況を実証したグラフ
    （気象庁観測所データとの比較を行い、相関がある事を確認済）    雨量に対しての雨センサーの稼働状況を実証したグラフ<br>（気象庁観測所データとの比較を行い、相関がある事を確認済）

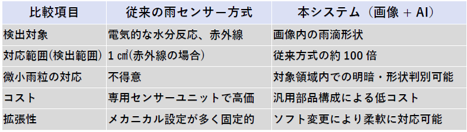

  • 従来方式との比較従来方式との比較

概 説

業界初、ワイパー制御用AI搭載雨滴検知センサー。
小型で省エネ、夜間でも赤外線なしで検知可能。

屋外における雨滴の発生を安定的かつ高精度に検出することを目的とし、汎用小型コンピュータ（SBC）と画像認識技術を活用して、透明ガラス面上の雨滴を検出するシステムを構築しました。

従来のセンサーベースの方式に比べて、画像処理を用いた本方式は、より広範囲かつ柔軟に対応できる特長を有しており、低コスト・小型構成に向けて製品化を行いました

装置の特長

  • 小型・低消費電力（Zero 2Wベース）
  • 補助照明なしで夜間検知可能
  • AI（TFLite）による高精度検知
  • 様々な水滴形状を検知
  • APIサポートとPythonベースの柔軟性
  • 霧状の水滴にも検出可能
  • 接点出力による、ワイパー制御
  • リモート監視・クラウド対応が可能

使用例

  • - 自動ワイパー制御用センサー
  • - ドローンおよびロボットのビジョンサポート

  • - スマート農業用降雨センサー
  • - AIベースの気象観測所

機 能

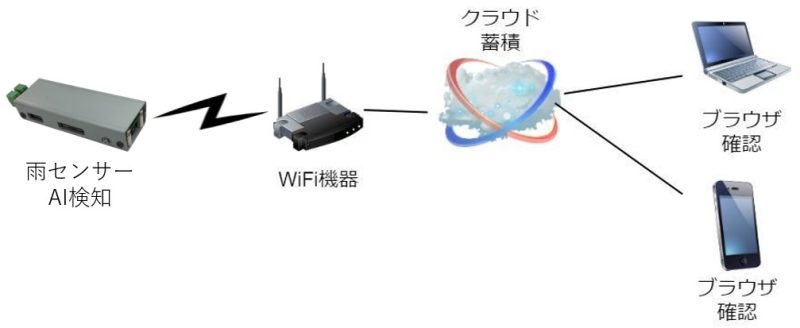

クラウド監視、リモート接続 カメラV3 + Raspberry Pi Zero 2W
有線LANアダプタ又はWi-Fi経由のクラウド監視、リモート接続
Raspberry Piとは Raspberry Pi(ラズベリーパイ)とは、
イギリスのラズベリーパイ財団が開発した、
手のひらサイズのシングルボードコンピュータです。
低価格で、プログラミング学習や電子工作、
IoTデバイス、メディアセンターなど、
幅広い用途に活用できるのが特徴です。
ラズベリーパイは、その手軽さと多様な可能性から、
教育現場から産業界まで、幅広い分野で活用されています。

仕 様

ドームハウジング雨滴検出ユニット 仕様表

プロセッサ Raspberry Pi Zero 2W
カメラモジュール Raspberry Pi Camera V3
AIモデル 独自学習モデル
検出範囲 8㎝×8cm（設置状況により変化）
通信 Wi-Fi 2.4GHz
電源 DC12V／0.1A（typ) 最大0.2A
検知対象 透明ガラス面上の雨滴
夜間モード 自動露光調整
ストレージ microSD ROM化による障害対応
動作温度 0℃～50℃
保存温度 10℃～60℃
寸法 115mm(W)×21mm(H)×36mm(D)
質量 143g
